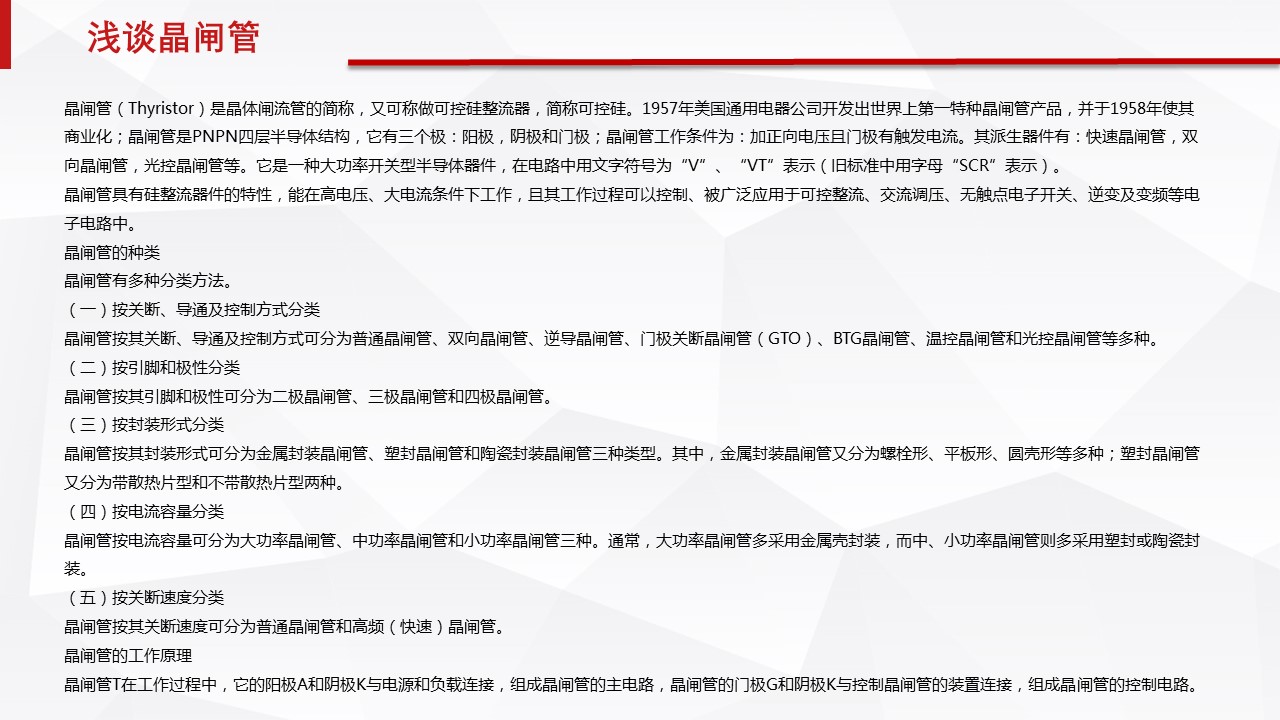

晶閘管（Thyristor）是晶體閘流管的簡稱，又可稱做可控硅整流器，簡稱可控硅。1957年美國通用電器公司開發出世界上第一特種晶閘管產品，并于1958年使其商業化；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極；晶閘管工作條件為：加正向電壓且門極有觸發電流。其派生器件有：快速晶閘管，雙向晶閘管，光控晶閘管等。它是一種大功率開關型半導體器件，在電路中用文字符號為“V”、“VT”表示（舊標準中用字母“SCR”表示）。

晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。

晶閘管的種類

晶閘管有多種分類方法。

（一）按關斷、導通及控制方式分類

晶閘管按其關斷、導通及控制方式可分為普通晶閘管、雙向晶閘管、逆導晶閘管、門極關斷晶閘管（GTO）、BTG晶閘管、溫控晶閘管和光控晶閘管等多種。

（二）按引腳和極性分類

晶閘管按其引腳和極性可分為二極晶閘管、三極晶閘管和四極晶閘管。

（三）按封裝形式分類

晶閘管按其封裝形式可分為金屬封裝晶閘管、塑封晶閘管和陶瓷封裝晶閘管三種類型。其中，金屬封裝晶閘管又分為螺栓形、平板形、圓殼形等多種；塑封晶閘管又分為帶散熱片型和不帶散熱片型兩種。

（四）按電流容量分類

晶閘管按電流容量可分為大功率晶閘管、中功率晶閘管和小功率晶閘管三種。通常，大功率晶閘管多采用金屬殼封裝，而中、小功率晶閘管則多采用塑封或陶瓷封裝。

（五）按關斷速度分類

晶閘管按其關斷速度可分為普通晶閘管和高頻（快速）晶閘管。

晶閘管的工作原理

晶閘管T在工作過程中，它的陽極A和陰極K與電源和負載連接，組成晶閘管的主電路，晶閘管的門極G和陰極K與控制晶閘管的裝置連接，組成晶閘管的控制電路。

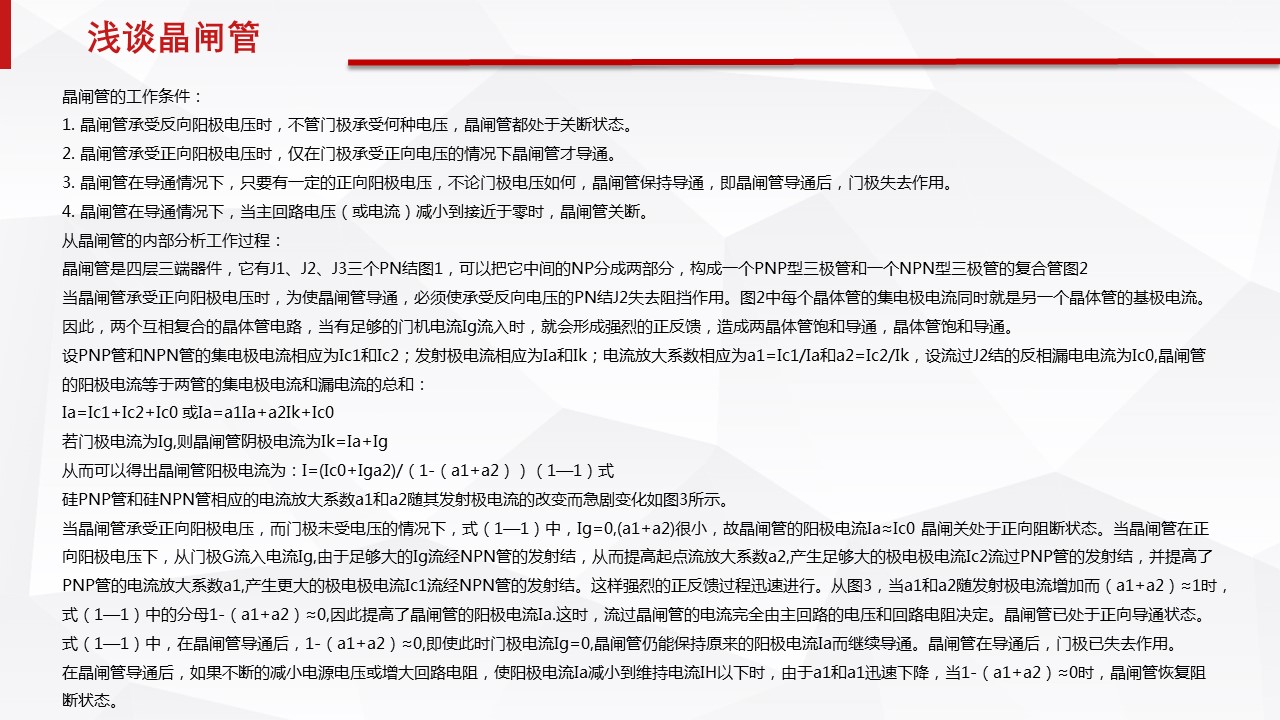

晶閘管的工作條件：

1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于關斷狀態。

2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。

3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。

4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。

從晶閘管的內部分析工作過程：

晶閘管是四層三端器件，它有J1、J2、J3三個PN結圖1，可以把它中間的NP分成兩部分，構成一個PNP型三極管和一個NPN型三極管的復合管圖2

當晶閘管承受正向陽極電壓時，為使晶閘管導通，必須使承受反向電壓的PN結J2失去阻擋作用。圖2中每個晶體管的集電極電流同時就是另一個晶體管的基極電流。因此，兩個互相復合的晶體管電路，當有足夠的門機電流Ig流入時，就會形成強烈的正反饋，造成兩晶體管飽和導通，晶體管飽和導通。

設PNP管和NPN管的集電極電流相應為Ic1和Ic2；發射極電流相應為Ia和Ik；電流放大系數相應為a1=Ic1/Ia和a2=Ic2/Ik，設流過J2結的反相漏電電流為Ic0,晶閘管的陽極電流等于兩管的集電極電流和漏電流的總和：

Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0

若門極電流為Ig,則晶閘管陰極電流為Ik=Ia+Ig

從而可以得出晶閘管陽極電流為：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）式

硅PNP管和硅NPN管相應的電流放大系數a1和a2隨其發射極電流的改變而急劇變化如圖3所示。

當晶閘管承受正向陽極電壓，而門極未受電壓的情況下，式（1—1）中，Ig=0,(a1+a2)很小，故晶閘管的陽極電流Ia≈Ic0 晶閘關處于正向阻斷狀態。當晶閘管在正向陽極電壓下，從門極G流入電流Ig,由于足夠大的Ig流經NPN管的發射結，從而提高起點流放大系數a2,產生足夠大的極電極電流Ic2流過PNP管的發射結，并提高了PNP管的電流放大系數a1,產生更大的極電極電流Ic1流經NPN管的發射結。這樣強烈的正反饋過程迅速進行。從圖3，當a1和a2隨發射極電流增加而（a1+a2）≈1時，式（1—1）中的分母1-（a1+a2）≈0,因此提高了晶閘管的陽極電流Ia.這時，流過晶閘管的電流完全由主回路的電壓和回路電阻決定。晶閘管已處于正向?qū)顟B(tài)。

式（1—1）中，在晶閘管導通后，1-（a1+a2）≈0,即使此時門極電流Ig=0,晶閘管仍能保持原來的陽極電流Ia而繼續導通。晶閘管在導通后，門極已失去作用。

在晶閘管導通后，如果不斷的減小電源電壓或增大回路電阻，使陽極電流Ia減小到維持電流IH以下時，由于a1和a1迅速下降，當1-（a1+a2）≈0時，晶閘管恢復阻斷狀態。
